Prodigy 與 FMC-LPC 轉換模塊
將 Prodigy I / O 連接器轉換為FMC-LPC I / O 連接器
通過MMCX連接器提供兩對LVDS時鐘輸入和輸出接口
提供一個開關，一個2×8排針接口和4個LED燈
占用一個 Prodigy I / O 連接器

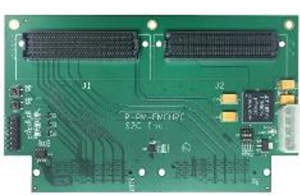

Prodigy 與 FMC-HPC 轉換模塊
將兩個 Prodigy I / O連接器轉換為 FMC-HPC 和 FMC-LPC 連接器
提供兩個按鈕，一個2×7排針接口和3個LED燈
占用兩個Prodigy I / O連接器

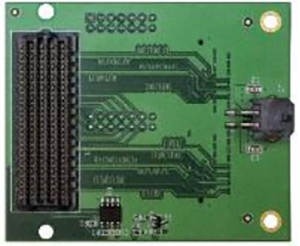

Prodigy 與 LM 轉換模塊
將Prodigy I / O連接器轉換為LM I / O連接器
提供四個按鈕，兩個2×7排針接口和20個LED燈
無需外部電源供電
占用一個Prodigy I / O連接器

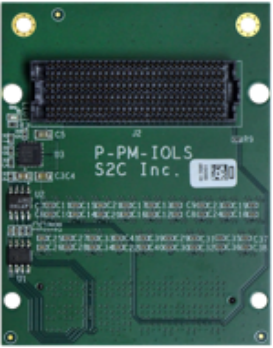

Prodigy I / O電平轉換模塊
將信號電平從1.8V轉換為3.3V
無需外接電源
占用一個Prodigy I/O 連接器

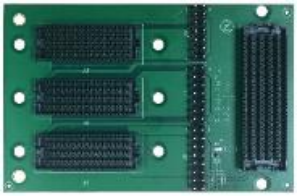

Prodigy 轉 HT3 模塊V2
將 Prodigy I / O 連接器轉換為三個 HAPS TRAK3 I / O 連接器
提供三個7×2排針接口
占用一個 Prodigy I / O連接器
無需外部電源供電
Prodigy 轉排針模塊
將一個Prodigy I/O 連接器轉換成4個2×21 排針接口和9個MMCX連接器（3個單端和3個LVDS對）
占用一個 Prodigy I / O 連接器
無需外部電源供電
Prodigy I/O 測試模塊
提供帶LED狀態燈的環回電路，用于測試 Prodigy I / O連接器
占用一個Prodigy I / O 連接器
Prodigy 連接器墊高模塊
在 Prodigy 插槽和 Prodigy 夾層連接器之間增加大約17.5毫米的高度
占用一個 Prodigy I / O 連接器
Prodigy I / O連接器模塊
Prodigy夾層連接器
Prodigy夾層高連接器

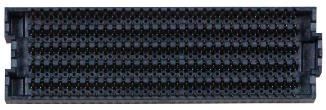

Prodigy插座連接器
Prodigy DDR42PM 模塊
將 DDR4 SODIMM 插槽轉換為Prodigy I / O 連接器
占用一個 DDR4 SO-DIMM 插槽
Prodigy DDR32PM 模塊
將 DDR3 SODIMM 插槽轉換為 Prodigy I / O 連接器
占用一個 DDR4 SO-DIMM 插槽
B型 Prodigy FireFly 電纜
Prodigy Firefly 電纜鏈接兩個 Firefly 連接器之間的連接
支持差分電壓標準
標準電纜長度：500mm和1000mm
C型系統時鐘管理模塊
通過MMCX提供5組LVDS時鐘輸入
提供1個單端OSC插槽
通過按鈕或MMCX提供3個復位輸入
通過MMCX提供3組LVDS時鐘輸出
提供電源循環控制端口用于 VU/KU Prodigy邏輯模塊
無需外部電源供電
占用1個SC連接器
全局時鐘管理模塊
提供3個全局時鐘資源
提供一個1轉4單端和兩個1轉4差分全局時鐘
提供一個全局復位資源
所有全局時鐘和復位信號通過SMB連接器輸出
5V電源供電

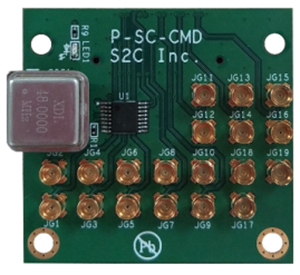

D型系統時鐘控制模塊
MMCX上的5對 LVDS 時鐘輸入
1個單端 OSC插座
通過MMCX提供3個復位輸入
通過MMCX提供3組LVDS時鐘輸出
占用1個SC連接器
LX用全局時鐘管理模塊V2.0
通過按鈕或MCU提供4個復位輸入，并輸出至8個同步SC連接器
通過板載可編程芯片提供12組LVDS時鐘輸入，并輸出至8個同步SC連接器
提供1個連接器（J13）支持級聯
提供1個以太網接口用于編程時鐘芯片
只需要一路單獨3.3V電源供
LX用H型/V型Prodigy互連模塊
占用兩個Prodigy I/O連接器
無需外部電源供電
A型Prodigy 互聯模塊
占用2個Prodigy I/O連接器
無需外部電源供電
B型智能電源開關模塊
支持開啟或關閉ATX電源
提供5V、3.3V和1.8V電源，最高3A
5V, 3.3V和1.8V上電順序可編程
支持對邏輯模塊進行遠程電源重啟
提供一個以太網端口用于遠程控制
B型全局時鐘管理模塊 （LS版）
通過按鈕或 MMCX的3個復位輸入，并同步輸出到4個 SC 連接器
通過可編程芯片或 MMCX的6對 LVDS 時鐘輸入，并同步輸出到4個SC連接器
每個 SC 連接器提供3對 LVDS 時鐘輸出
1個 USB 接口用于時鐘編程
3.3V單電源
B型全局時鐘管理模塊 （LM版）
通過按鈕或MMCX提供三個復位輸入，并輸出至四個同步SC連接器
通過板載可編程芯片或MMCX提供六組LVDS時鐘輸入，并輸出至四個同步SC連接器
提供三組來自各SC連接器的LVDS時鐘輸出，并使用4轉1多路復用器（通過開關選擇），并通過MMCX連接器輸出
提供一個USB接口用于可編程時鐘芯片編程
只需要一路單獨3.3V電源供電
C型Prodigy 互聯模塊
連接兩個Prodigy I/O連接器的144個GPIO和4路高速收發器信號
占用2個Prodigy I/O連接器，間距為75mm
提供一個固定的100MHz參考時鐘
無需外部電源供電
C型可編程Prodigy 互聯模塊
連接兩個Prodigy I/O連接器的144個GPIO和4路高速收發器信號
占用2個Prodigy I/O連接器，間距為75mm
提供一個10~810MHz的可編程參考時鐘
無需外部電源供電
D型Prodigy 互聯模塊
連接兩個Prodigy I/O連接器的144個GPIO和4路高速收發器信號
占用2個Prodigy I/O連接器，間距為35mm
提供一個固定的100MHz參考時鐘
無需外部電源供電
D型可編程Prodigy 互聯模塊
連接兩個Prodigy I/O連接器的144個GPIO和4路高速收發器信號
占用2個Prodigy I/O連接器，間距為35mm
提供一個10~810MHz的可編程參考時鐘
無需外部電源供電
D型全局時鐘管理模塊
支持6個全局時鐘和3個全局復位
1個用于時鐘編程的以太網接口
4個 SC 連接器，最多可連接4個 Prodigy LM / LS
D型全局時鐘管理模塊V3.0
通過按鈕或MMCX提供三個復位輸入，并輸出至四個同步SC連接器
通過板載可編程芯片或MMCX提供六組LVDS時鐘輸入，并輸出至四個同步SC連接器
提供三組來自各SC連接器的LVDS時鐘輸出，并使用4轉1多路復用器（通過開關選擇），并通過MMCX連接器輸出
提供一個以太網接口用于可編程時鐘芯片編程
只需要一路單獨3.3V電源供電
E型全局時鐘管理模塊
通過按鈕或MCU提供3個復位輸入，并輸出至12個同步SC連接器
通過板載可編程芯片提供6組LVDS時鐘輸入，并輸出至12個同步SC連接器
提供一個連接器（J13）支持級聯
提供1個以太網接口用于編程時鐘芯片
只需要1路單獨3.3V電源供電
300mm MMCX到SMB電纜
將6個單端2.5V MMCX時鐘輸入轉換為6對LVDS SMB時鐘輸出

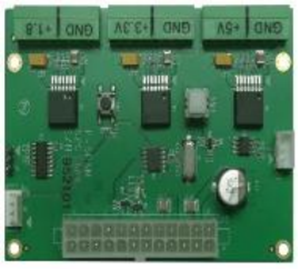

智能電源開關模塊
打開/關閉ATX電源
一個5V電源，電流高達3A
一個3.3V電源，電流高達3A
1個1.8V電源，電流高達3A
5V，3.3V和1.8V的可編程電源序列
支持Prodigy LM的遠程電源回收

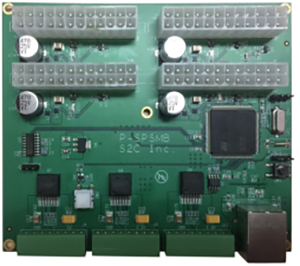

B型智能電源開關模塊
打開/關閉ATX電源
一個5V電源，電流高達3A
一個3.3V電源，電流高達3A
1個1.8V電源，電流高達3A
5V，3.3V和1.8V的可編程電源序列
支持Prodigy Logic Module的遠程電源回收
一個以太網端口用于遠程控制
FPGA下載電纜

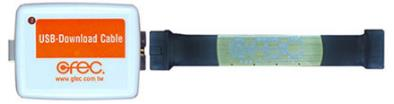

GFEC Altera USB下載線
WaterSpirit Xilinx USB下載線
